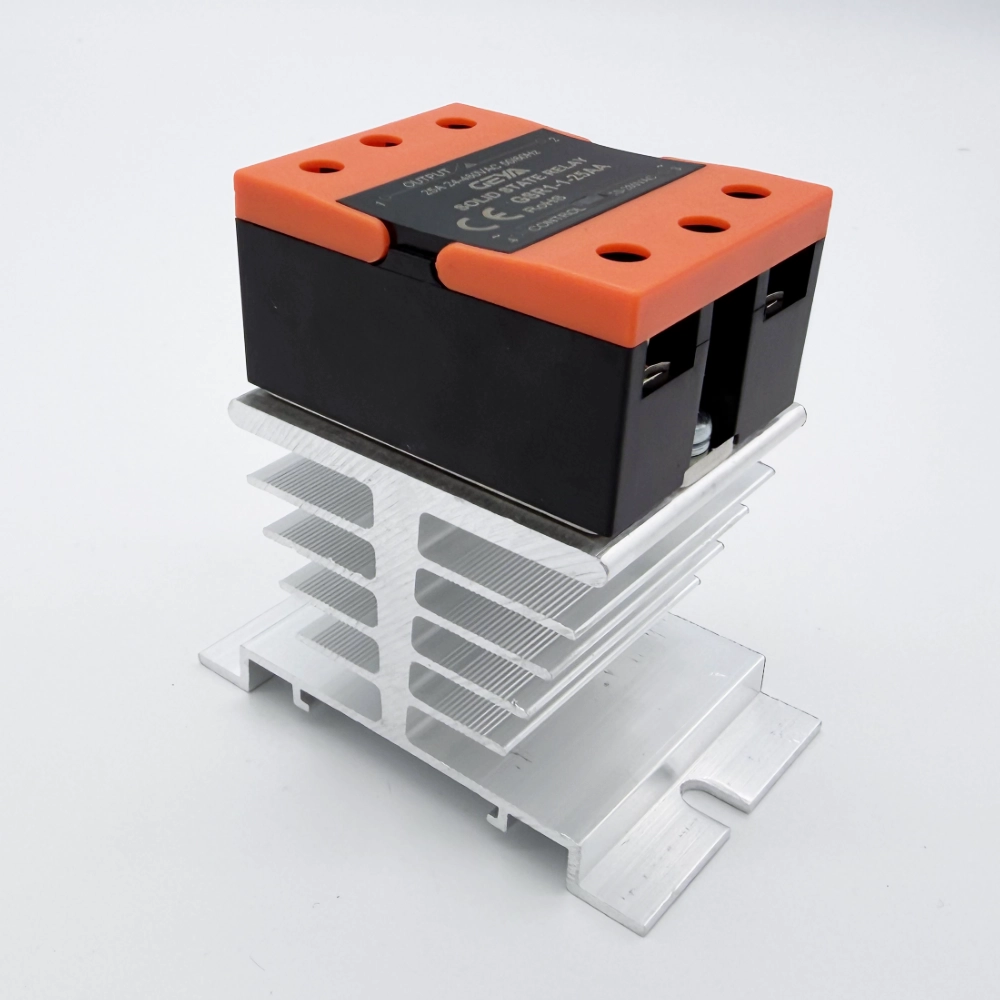

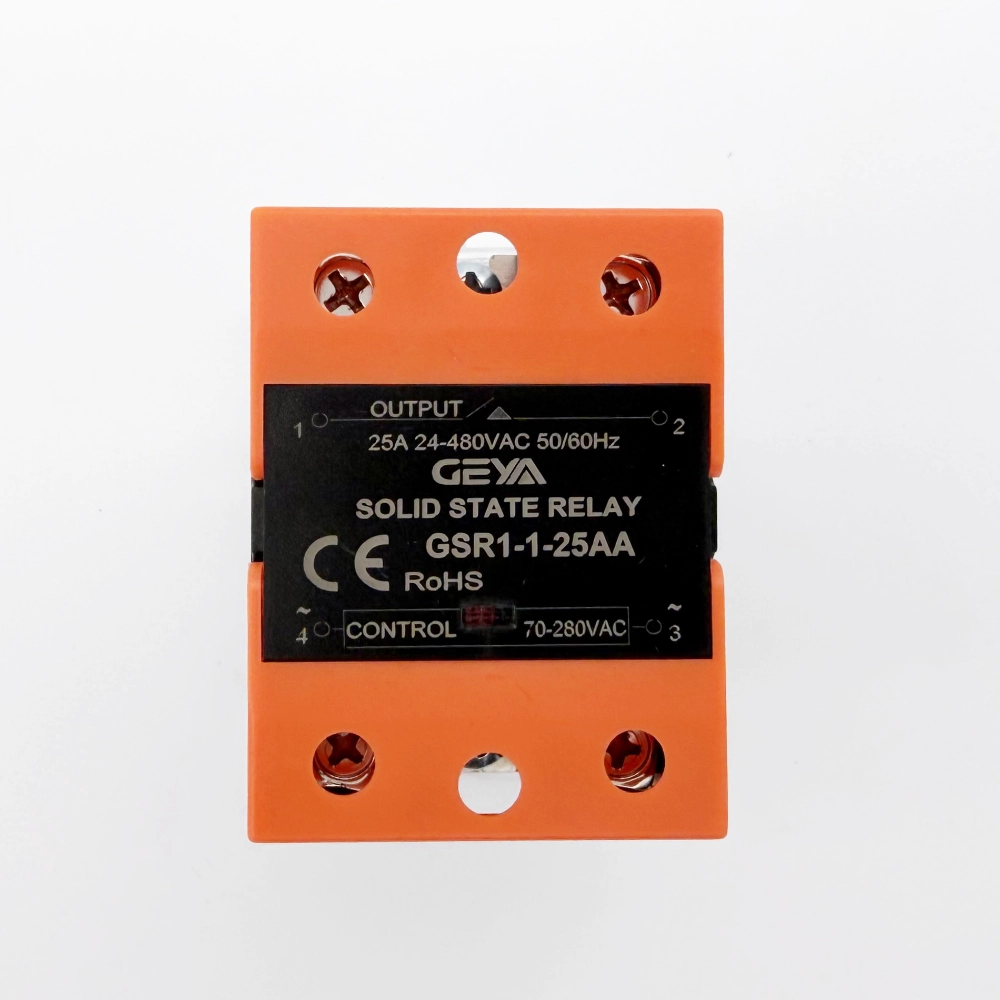

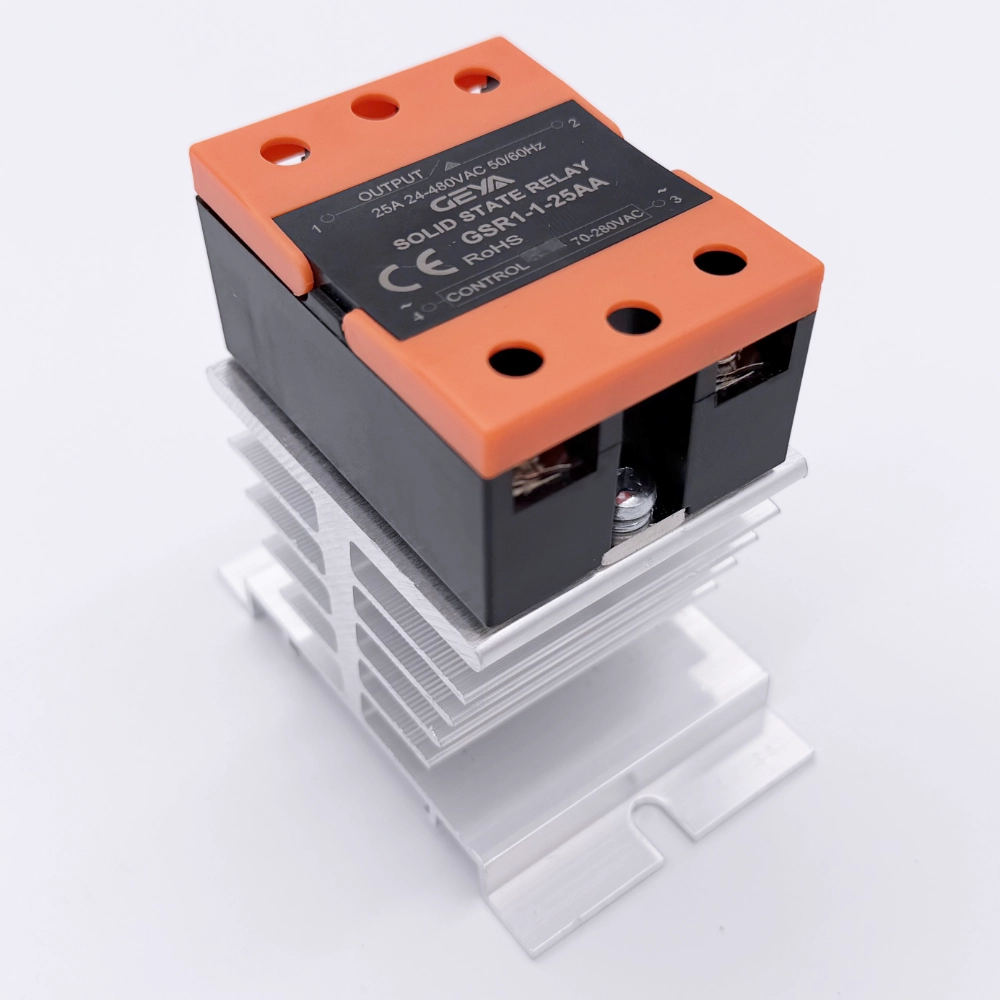

Relé s chladičem GSR2-1-25AA

SSR relé s chladičem GSR2-1-25AA

Relé s chladičem GSR2-1-25AA je polovodičový (SSR) spínací prvek pro tiché externí spínání velkých proudů. Relé je vhodné použít zejména při podružném spínání výkonných obvodů termostatem nebo v systémech inteligentního řízení elektrického vytápění jako jsou například Loxone, Taphome nebo jiné. Relé má ovládací napětí 70 – 280 VAC.

Polovodičová relé (také nazývaná SSR – Solid State Relay) je navržena pro ovládání elektrických obvodů jako například podlahové vytápění. Na rozdíl od tradičních elektromechanických relé, které používají elektromagnet k ovládání kontaktů, používají polovodičová relé polovodičové komponenty, jako jsou tranzistory a optočleny, pro řízení proudu a napětí.

Polovodičová relé mají hlavní výhody jako je: rychlé spínání, dlouhá životnost a nízká hlučnost, a jsou vhodné pro řízení elektrických obvodů, kde jsou vyšší výkony v tomto případě až do 25 A. Mohou být použity pro různé účely, včetně spínání světel, topení, a dalších zařízení ve střídavých elektrických obvodech.

Toto relé není vhodné pro pomocné spínání ve spojení s centrálním termostatem HeatHub, který jako spínací napětí používá 24VDC. K tomuto účelu použijte SSR Relé s chladičem 25AD

Možnosti použití SSR relé

• Podružné spínání výkonové části termostatu (na místo stykače)
• Inteligentní elektroinstalace
• Potenciálové termostaty
• Jiné elektroinstalační aplikace, kde je třeba spínat vysoké proudy.
• Náhrada za stykače

Schéma zapojení polovodičového relé pro termostat

SSR relé je velmi dobrou cestou jak zvýšit životnost termostatu, který je namáhán velkým výkonem spínaného obvodu. Výkonová část termostatu je tak uchráněna před rychlým opotřebováním z důvodu častého spínání. Hlavně při regulaci teploty vzduchu a maximální teploty podlahy. Na obrázku je nákres zapojení takového obvodu. Více informací naleznete také v návodu Příprava elektrické části před instalací
